فونداسیون سوله به دلیل وزن سبک سازه، دهانههای بزرگ و تمرکز بار در محل بیسپلیتها، رفتار متفاوتی نسبت به فونداسیون ساختمانهای معمولی دارد. دقت در طراحی و اجرا مستقیماً روی پایداری کل سازه اثر میگذارد.
1) مطالعات اولیه سایت
• بررسی نوع خاک، لایهبندی، تراز آب و تنش مجاز طبق گزارش ژئوتکنیک
• کنترل نشست مجاز نسبت به حساسیت دهانهها
• شناسایی خطر واژگونی ناشی از بار باد در سولههای بلند یا دیوار سبک
2) انتخاب نوع فونداسیون
دو سیستم رایج:
• فونداسیونهای منفرد (Isolated Footings) زیر هر ستون
• فونداسیون نواری یا کلافی (Tie Beams یا Strap Beams) جهت مهار واژگونی و توزیع لنگرها
در سوله، استفاده از کلاف رابط بین شالودهها تقریباً ضروری است؛ زیرا بارهای افقی و لنگر ناشی از باد قابلتوجه است.
3) جانمایی و ابعاد فونداسیون
• محل دقیق هر فونداسیون باید مطابق Axes و فاصله ستونها در نقشه شاپ باشد
• کنترل ابعاد بر اساس برش پانچ، لغزش و واژگونی
• لزوم درنظرگیری Excentricity پایه ستونها بسته به نوع قاب و دهانه
4) آرماتوربندی صحیح
• رعایت کاور 7 سانتیمتری (یا طبق آییننامه ACI318) برای فونداسیونهای در تماس با خاک
• اجرای خاموتهای بسته برای مقاومت در برابر نیروهای کششی ناشی از لنگرهای وارده
• توجه به ایجاد شبکه آرماتور فوقانی در نواحی لنگر بالا (ویژه سولههای با ارتفاع زیاد)
• مهار کامل میلگردهای انتظار تا داخل پی جهت جلوگیری از Pull-out

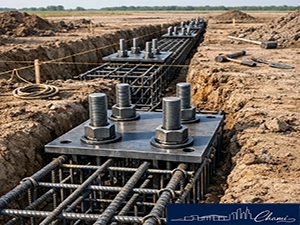

5) رولبولت یا بولتگذاری ستونها (Anchor Bolts)
این بخش حیاتیترین مرحله است:
• استفاده از شابلون فلزی دقیق برای راستکردن بولتها
• کنترل فاصله مرکز تا مرکز بولتها مطابق Base Plate
• کنترل تراز بودن نوک بولتها، عمود بودن و عدم چرخش
• حداقل طول گیرایی (Embedment Length) طبق ACI و قطر پیچ
• محافظت از بولت با غلاف PVC برای کاهش تنش خمشی و امکان تنظیم
6) بتنریزی فونداسیون
• اسلامپ مناسب برای بتن در فونداسیون (۸ تا ۱۲ سانتیمتر)
• ویبره استاندارد برای جلوگیری از کرموشدگی
• همترازی دقیق تراز نهایی سطح فونداسیون برای نصب صفحهستون
• استفاده از گروت غیرانقباضی زیر بیسپلیت پس از نصب ستونها
7) کنترلهای بعد از بتنریزی
• تست مکعب یا استوانه بتن
• کنترل ترکها، کرموشدگی یا جداشدگی سنگدانهها
• کنترل دقیق فاصله محور ستونها پیش از نصب سازه فلزی
• اطمینان از خشککردن گروت حداقل 24 ساعت قبل از بارگذاری
8) نکات بسیار مهم اجرایی مخصوص سولهها
• سوله به دلیل قاب سبک، در زلزله لنگرهای بزرگ در پای ستون دارد؛ بنابراین Tie Beam برای مهار واژگونی ضروری است
• در سازههای با دهانه زیاد، اختلاف نشست حتی 1 سانت میتواند مشکلساز شود، پس Compact مناسب زیر فونداسیون مهم است
• برای جلوگیری از خوردگی، پوشش ضدزنگ روی بولتها توصیه میشود
• در زمینهای ضعیف، استفاده از فونداسیون گسترده یا شمع ضروری میشود
• در سولههای با جرثقیل سقفی، بارهای افقی و لنگرها افزایش مییابد و طراحی پایه ستون باید دقیقتر باشد
